Installation

Montage des Produkts

CMi4160 ist in einem DIEHL SHARKY 775 montiert.

  1. Fassen Sie das Gerät an den Außenkanten an.

  2. Drücken Sie es vorsichtig in den Modulsteckplatz 2.

  3. Verbinden Sie das Zählerschnittstellenkabel mit der Zählerschnittstelle (Flachbandkabel)

  4. CMi4160 wird mit einem Batteripack geliefert. Verbinden Sie den Batteriepack mit dem Stromversorgungsanschluss des Moduls und setzen Sie ihn vorsichtig mit dem Modul in den Zähler ein.

Anschluss der Antenne

CMi4160 ist in zwei verschiedenen Versionen erhältlich – mit interner Antenne (CMi4160Int) und mit externer Antenne (CMi4160Ext). Die interne Antenne ist bereits im CMi4160Int angeschlossen.

Externe Antenne

  1. Schließen Sie eine externe Antenne (vom Lieferanten freigegeben) mit MCX-Anschluss an das Modul im Zähler an.

  2. Verlegen Sie das Antennenkabel.

  3. Drücken Sie den Stecker vorsichtig in die Buchse des Moduls.

Achtung

Achten Sie darauf, dass die Antenne mindestens 0,5 m vom Messgerät entfernt montiert wird. So vermeiden Sie eine Störung des Messgerätes und der angeschlossenen Kabel.

Aktivierung des Moduls

Bei der Lieferung ist das Modul in den passiven Modus geschaltet. Das heißt, dass das Modul keine Meldungen überträgt. Das Modul kann auf eine der folgenden Arten aktiviert werden:

Anmerkung

Bevor Sie das Modul aktivieren und versuchen, einem LoRaWAN®-Netzwerk beizutreten, stellen Sie sicher, dass der zu verwendende LoRaWAN®-Netzwerkserver mit den erforderlichen geräte- und sicherheitsbezogenen Informationen vorbereitet ist. Auf Sicherheitsschlüssel für Elvaco-Geräte kann in Elvaco EVO zugegriffen werden, Elvaco EVO Login.

Über den Modultaster

  1. Halten Sie die Drucktaste des Moduls mindestens fünf Sekunden lang gedrückt.

  2. Lassen Sie die Taste los, wenn die grüne LED aufleuchtet.

  3. Warten Sie bis zu 10 Sekunden lang.

Das Modul zeigt den Start an, indem die roten und grünen LEDs eine Sekunde lang blinken.

Über die Elvaco OTC-App

  1. Öffnen Sie die Elvaco OTC-App (verfügbar für Android und iOS).

  2. Scannen Sie das Modul (stellen Sie sicher, dass NFC auf dem Telefon aktiviert ist).

  3. Gehen Sie zu Apply mode.

  4. Stellen Sie den Energiemodus auf Active.

  5. Wählen Sie Apply settings.

  6. Scannen Sie das Modul, um neue Einstellungen zu übernehmen.

    Um zu überprüfen, ob das Modul aktiviert wurde, gehen Sie zu Inspect, scannen Sie das Modul und stellen Sie sicher, dass der Energiemodus auf Active eingestellt ist.

Tipp

Je nach verwendetem Smartphone kann es schwierig sein, auf das NFC-Feld zuzugreifen, wenn der Zähler geschlossen ist. Um das Ansprechverhalten zu verbessern, öffnen Sie den Zähler und halten Sie das Telefon in die Nähe der NFC-Markierung auf dem Modul.

Beitritt zum LoRaWAN®-Netz

Wenn das Produkt aktiviert ist, versucht es, dem LoRaWAN®-Netz in der folgenden Reihenfolge beizutreten:

  1. Rote LED - Blinkt einmal

  2. Grüne und rote LED - Leuchten gleichzeitig für 1 Sekunde auf

  3. Grüne LED - Blinkt mehrmals, während versucht wird, eine Verbindung mit dem LoRaWAN®-Netzwerk herzustellen

  4. Grüne LED – Leuchtet 8 Sekunden lang, wenn das Modul erfolgreich dem LoRaWAN®-Netzwerk beigetreten ist

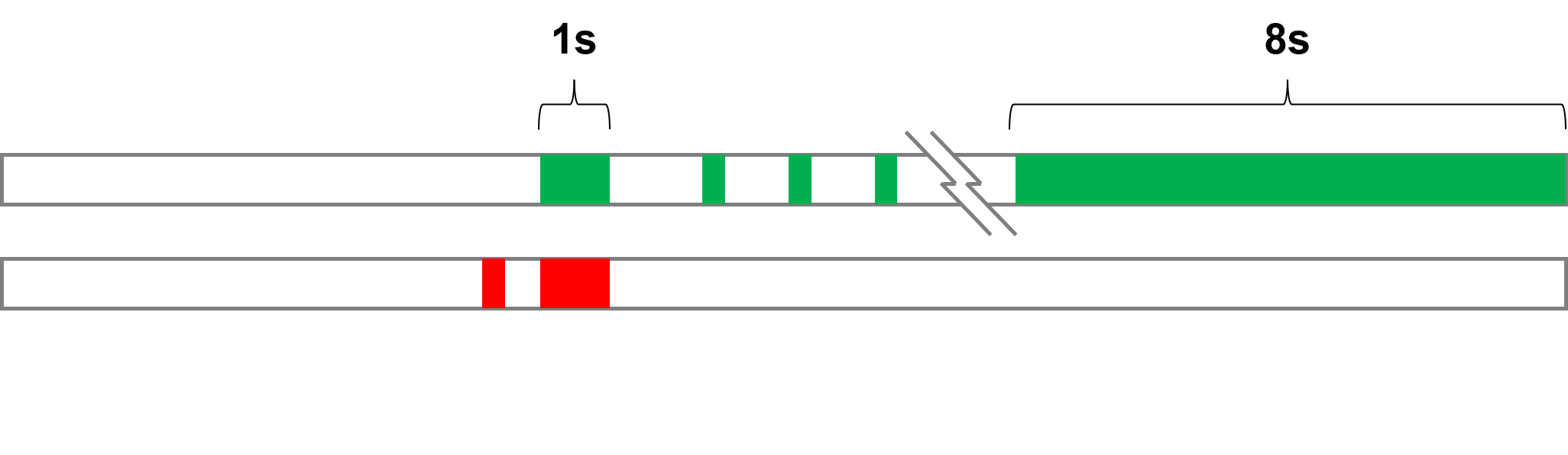

Die nachstehende Abbildung veranschaulicht den Ablauf der Verbindung mit dem Netzwerk:


LED-Anzeige beim Aufbau der Netzwerkverbindung

Gelingt es dem Modul nicht, sich mit dem LoRaWAN®-Netz zu verbinden, versucht es dies so lange, bis die Verbindung erfolgreich ist. Die Zeit zwischen den einzelnen Versuchen wird bei jedem Versuch verlängert, bis er einmal pro Tag durchgeführt wird. Ein neuer Verbindungsversuchszyklus kann jederzeit manuell gestartet werden, indem das Modul mit der Drucktaste neu gestartet wird oder indem das Modul über die Elvaco OTC App deaktiviert und aktiviert wird.

Wenn das Modul dem LoRaWAN®-Netzwerk beigetreten ist, führt es drei schnelle Übertragungen durch (unabhängig von den Einstellungen des Übertragungsintervalls), bevor es beginnt, seine konfigurierten Übertragungsintervall-Einstellungen zu verwenden. Mit der Elvaco OTC-App können Sie einfach überprüfen, ob das Modul erfolgreich mit dem Zähler kommuniziert („Zählerkommunikation“) und mit dem LoRaWAN®-Netzwerk verbunden ist („mit Netzwerk verbunden)“.
