Installation
Montieren Sie CMi6140 in einen Kamstrup MC403, MC603 oder MC803.
-

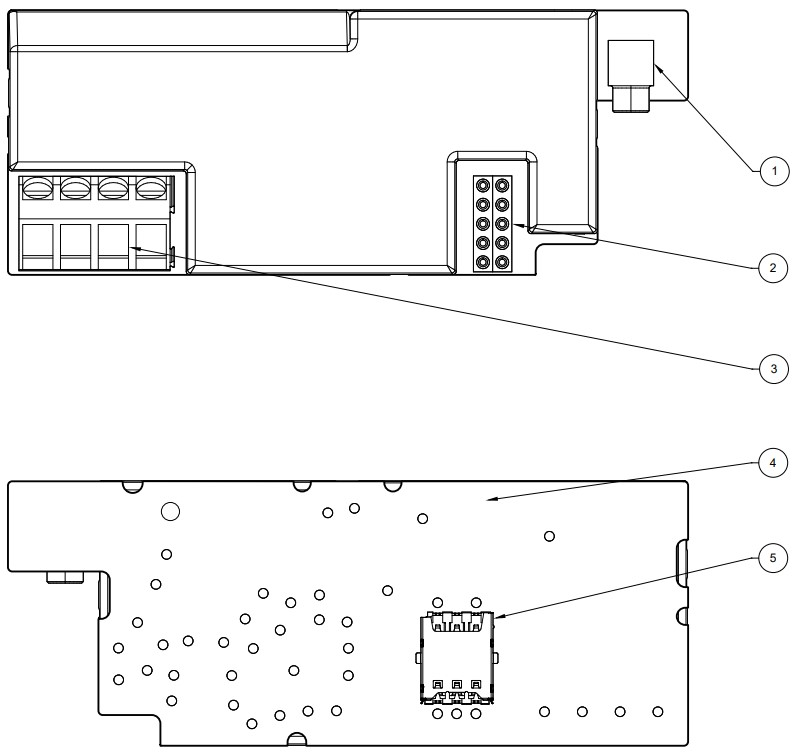

Setzen Sie eine SIM-Karte (Größe: Nano) in den SIM-Kartenhalter (5) ein
SIM-Karten-Montage
-
Fassen Sie das Modul an den Außenkanten an.
-
Drücken Sie es vorsichtig in den Modulsteckplatz 1 oder 2.

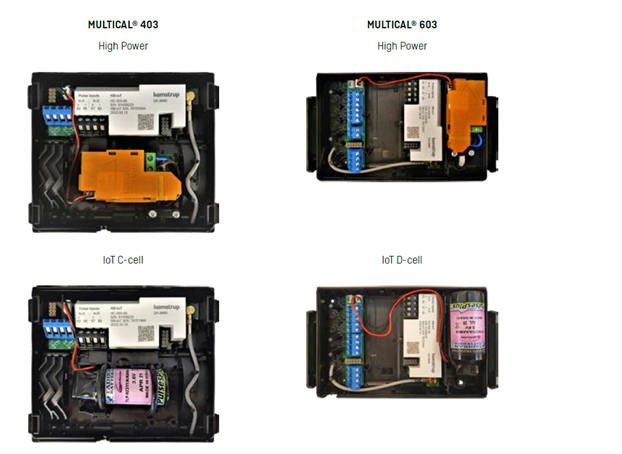

Einbau des Moduls in einen Kamstrup Zähler
Anmerkung
Stellen Sie sicher, dass Sie die externe Antenne an den MCX-Antennenstecker des Moduls anschließen.
Im Auslieferungszustand ist das CMi6140 standardmäßig auf den passiven Modus eingestellt, d. h. es werden keine Nachrichten vom Gerät übertragen. Bitte stellen Sie sicher, dass eine SIM-Karte (Größe: Nano) vor Aktivierung des Moduls montiert wurde. Das Modul lässt sich auf zwei Arten aktivieren:
Mit den Tasten auf der Vorderseite des Zählers
-
Auf dem MULTICAL® 403: Beide Tasten an der Vorderseite des Zählers gedrückt halten, bis „CALL“ angezeigt wird.
-
Auf MULTICAL® 603 und MULTICAL® 803: Drücken Sie die beiden Pfeiltasten auf der Vorderseite des Zählers, bis „CALL“ angezeigt wird.
Unter Verwendung der Elvaco OTC-App
-
Öffnen Sie die Elvaco OTC-App (herunterladbar über Google Play).
-
Scannen Sie das Modul (stellen Sie sicher, dass NFC auf dem Telefon aktiviert ist).
-
Gehen Sie zu Modus anwenden.
-
Stellen Sie den Energiemodus auf „Aktiv“.
-
Platzieren Sie das Telefon neben dem Modul. Neue Einstellungen werden über NFC angewendet.
Um sicherzustellen, dass das Modul dem NB-IoT-Netzwerk korrekt beigetreten ist, überprüfen Sie das Feld „Verbindung“ auf der Registerkarte „Inspektion“ der OTC-App. Das Mobiltelefon muss dreimal vibrieren. Damit wird bestätigt, dass die Einstellungen erfolgreich übertragen wurden.
Anmerkung
Die NFC-Antenne von CMi6140 ist am besten von der Rückseite des Zählers zu erreichen. Dies kann dazu führen, dass der Betreiber das Gehäuse des Zählers von der Rohr- oder Wandhalterung demontieren muss, um Zugriff auf die NFC-Antenne von CMi6140 zu erhalten.
Neben der Elvaco OTC-App kann der Status des Moduls auch über das Zählerdisplay abgelesen werden.
Um den Status des Moduls über das Zählerdisplay abzurufen, rufen Sie die Technik-Schleife des Zählerdisplays auf und fordern Sie die Statusinformationen des Moduls an. Detaillierte Informationen finden Sie in der technischen Beschreibung von Kamstrup MULTICAL.
Siehe die folgenden Tabellen für Informationen, die im Technikmenü des Zählers zugänglich sind, sowie für Hinweise zur Interpretation des Status:
Tabelle 21. Unterstützte Menüs
|
Hauptmenü |
Untermenü |
Ansicht ID |
Name |
Zweck |
|---|---|---|---|---|
|
1 |
0 |
31 |
Module type |
Modultyp und Konfiguration anzeigen |
|
1 |
1 |
70 |
Network status |
Anzeige des Status der Netzwerkverbindung |
|
1 |
2 |
71 |
Bootstrap status |
Anzeige des Status der LwM2M-Bootstrap-Verbindung |
|
1 |
3 |
72 |
DM status |
Anzeige des Status der LwM2M-DM-Verbindung |
|
1 |
4 |
73 |
MDM status |
Anzeige des Status der MDM-Verbindung |
|
1 |
5 |
74 |
Network condition - RSRP |
RSRP-Wert für die letzte Übertragung |
|
1 |
6 |
75 |
Network condition - RSRQ |
RSRQ-Wert für die letzte Übertragung anzeigen |
|
1 |
7 |
76 |
Network condition - ECL |
ECL-Wert für die letzte Übertragung anzeigen |
Tabelle 22. Module type
|
Ziffer |
Bedeutung |
Kommentar |
|---|---|---|
|
0-2 |
Beschreibung des Datagramms |
Fest auf 100 kodiert |
|
3-4 |
Systemkonfiguration |
Fest auf 00 kodiert |
|
5-6 |
Modulytp |
Fest auf den Wert 57 kodiert |
|
7 |
Nicht verwendet, leer gelassen |
Tabelle 23. Network status
|
Anzahl |
Bedeutung |
|---|---|
|
0 |
Gerät ist inaktiv, Netzwerk wird nicht verwendet |
|
1 |
SIM kann nicht gelesen werden |
|
2 |
Versuch, sich im Netz zu registrieren |
|
11111111 |
Erfolgreich im Netz registriert |
Tabelle 24. Bootstrap status
|
Anzahl |
Bedeutung |
|---|---|
|
0 |
Bootstrap nicht gestartet |
|
1 |
Bootstrapping |
|
2 |
Bootstrap fehlgeschlagen |
|
11111111 |
Das Gerät hat den Bootstrap-Prozess abgeschlossen |
Tabelle 25. DM Status
|
Anzahl |
Bedeutung |
|---|---|
|
0 |
Gerät ist inaktiv, Netzwerk wird nicht verwendet |
|
1 |
Gerät ist so konfiguriert, dass es kein DM verwendet |
|
11111111 |
Erfolgreich beim DM-Server registriert |
Tabelle 26. MDM Status
|
Anzahl |
Bedeutung |
|---|---|
|
0 |
Gerät ist inaktiv, Netzwerk wird nicht verwendet |
|
1 |
Das Gerät ist so konfiguriert, dass es keine separate MDM-Verbindung verwendet |
|
2 |
Versuch, sich beim MDM-Server zu registrieren |
|
3 |
Registrierung fehlgeschlagen aufgrund von Problemen mit der Verschlüsselung oder Zeitüberschreitung bei der Kommunikation |
|
4 |
Registrierung abgelehnt |
|
5 |
Einrichten von DTLS |
|
6 |
Verbindung zum MDM-Server, z. B. MQTT-SN-Gateway |
|
11111111 |
Letzter Zählerdatentransport erfolgreich |
Beispiel 1. RSPR Menu
Der RSRP wird als Fließkommazahl mit Vorzeichen angezeigt.
Beispiel: -112,7 → -112,7 dBm
Beispiel 2. RSRQ Menu
Der RSRQ wird als Fließkommazahl mit Vorzeichen angezeigt.
Beispiel: -10,0 → -10,0 dB
Nach der Aktivierung versucht das Modul, sich mit dem mobilen Netzwerk zu verbinden. Wenn es dem Modul gelingt, eine Verbindung zum Mobilfunknetz herzustellen, wird automatisch ein Zählerstand an das Empfangssystem gesendet. Der Netzwerkstatus kann über die Elvaco OTC-App oder das Zählerdisplay abgelesen werden. Ausführlichere Informationen über die Auslesung des Moduls über das Zählerdisplay finden Sie in der technischen Beschreibung von Kamstrup MULTICAL.
Gelingt es dem Modul nicht, sich mit dem Mobilfunknetz zu verbinden, versucht es dies so lange, bis es sich erfolgreich verbindet. Die Zeit zwischen den einzelnen Versuchen wird bei jedem Versuch verlängert, bis er einmal pro Tag durchgeführt wird. Ein neuer Zyklus an Verbindungsversuchen kann durch Deaktivierung und Aktivierung des Moduls mit der Elvaco OTC-App jederzeit manuell gestartet werden.
