Installation
Das Produkt wird auf einer DIN-Schiene montiert. Die Klemme an der Unterseite dient zum Befestigen des Produkts auf der DIN-Schiene bzw. zum Abnehmen des Produkts von ihr. Aus Sicherheitsgründen müssen alle Klemmen mit einem DIN-Schienen-Gehäuse abgedeckt werden.
Achtung
Die CMeX10-Serie kann zwischen 32 und 256 Slaves handhaben. Achten Sie darauf, das richtige Modell für Ihre Anwendung zu verwenden. Bei Überlastung des Busses leuchtet die ERR-LED auf und der M-Bus-Bus wird abgeschaltet.
Anmerkung
Alle verbundenen M-Bus-Slaves müssen abhängig vom Adressierungsmodus eine einmalige primäre oder sekundäre M-Bus-Adresse haben.

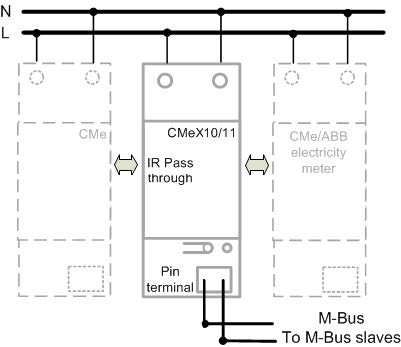

Der M-Bus ist ein Multidrop-2-Drahtbus ohne Polarität.
-
Verwenden Sie ein Kabel mit einer Querschnittsfläche von 0,25-1,5 mm2, z. B. ein Standardtelefonkabel (EKKX 2 × 2 × 0,5).
-
Schließen Sie die Verkabelung an den Schraubverbinder oder den Steckverbinder an.
Durch Verwendung der IR-Schnittstelle kann CMe2100 mit Elvaco M-Bus-Mastern und Wireless M-Bus-Empfängern (CMeX-Serie) sowie ABB-Stromzählern kommunizieren, ohne dass ein Kabel erforderlich ist. Montieren Sie CMe2100 neben dem anderen Gerät so, dass die IR-Schnittstellen der beiden Produkte einander zugewandt sind. Bevor Sie versuchen, die IR-Schnittstelle zu benutzen, müssen Sie die IR-Abschirmung entfernen.

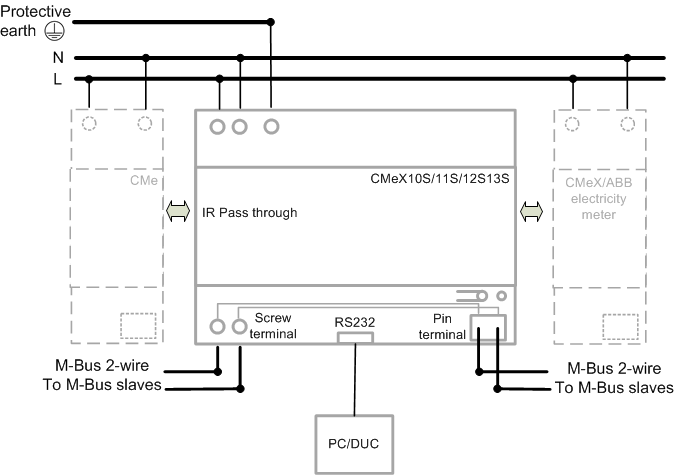

Verwenden Sie die RS232-Schnittstelle, um CMeX10S, CMeX11S, CMeX12S und CMeX13S als M-Bus-Master von RS232 auf M-Bus mit 2-Draht-Schnittstelle zu verwenden.
Warnung
Die Installation muss von einem qualifizierten Elektriker oder einer anderen Person mit den erforderlichen Fachkenntnissen durchgeführt werden.
-
Schließen Sie die Hauptstromversorgung an die Schraubklemme für Stromversorgung N und Stromversorgung L an. Die Netzspannung sollte im Bereich von 100–240 V Wechselstrom, 50/60 Hz, liegen.
-
Schließen Sie die Stromversorgung an einen deutlich gekennzeichneten und leicht zugänglichen Schalter an, um sicherzustellen, dass das Produkt während Wartungsarbeiten ausgeschaltet werden kann.
-
Falls ein Erdungssignal verfügbar ist, verbinden Sie dieses mit der Schraubklemme für die Erdung.
