Produktübersicht

Produktversionen

Tabelle 367. Fähigkeiten der einzelnen Produkte

Produktname

Leistungsmerkmale

CMeX10

M-Bus-Master für bis zu 32 M-Bus-Slaves mit IR-Schnittstelle

CMeX11

M-Bus-Master für bis zu 64 M-Bus-Slaves mit IR-Schnittstelle

CMeX10S

M-Bus-Master für bis zu 32 M-Bus-Slaves mit IR-Schnittstelle und RS232-Schnittstelle

CMeX11S

M-Bus-Master für bis zu 64 M-Bus-Slaves mit IR-Schnittstelle und RS232-Schnittstelle

CMeX12S

M-Bus-Master für bis zu 128 M-Bus-Slaves mit IR-Schnittstelle und RS232-Schnittstelle

CMeX13S

M-Bus-Master für bis zu 256 M-Bus-Slaves mit IR-Schnittstelle und RS232-Schnittstelle


Beschreibung der Anwendung

Mit der CMeX1xS-Serie können Sie Ihre CMe-Serie mit bis zu 256 zusätzlichen M-Bus-Slaves erweitern. Die CMeX1xS-Serie verfügt über eine standardmäßige M-Bus-über-IR-Kommunikation und ist mit der einzigartigen IR-Pass-Through-Funktion ausgestattet, wodurch die Produktserie stapelbar ist. Das modulare und ausbaufähige Design ermöglicht es dem Kunden, eine geeignete Version in Bezug auf Preis und Funktionalität zu wählen.

CMeX10S, CMeX11S, CMeX12S und CMeX13S verfügen zusätzlich über eine RS232-Schnittstelle, die mit jedem Standard-RS232-Kommunikationsgerät verwendet werden kann.

Die CMeX1xS-Serie fügt sich in fast jede Art von Zählererfassungssystem ein. Zum Beispiel:

  • Mit der CMe-Serie können Sie Ihren M-Bus-Master erweitern und bis zu 256 M-Bus-Slaves verwalten

  • Eigenständiger M-Bus-Master von RS232 auf M-Bus 2-Draht

  • Geteilter M-Bus 2-Draht-Bus zwischen zwei M-Bus-Mastern mit galvanischer Trennung unter Verwendung des IR-Pass-Through

Eigenschaften

Einschalten

Nach dem Einschalten benötigt das Produkt der CMeX10-Serie eine interne Hochlaufzeit, bevor es verwendet werden kann. Die Hochlaufzeit hängt von der Anzahl der am Bus angeschlossenen M-Bus-Slaves ab. Die maximale Hochlaufzeit beträgt etwa 10 Sekunden. Während des Bootens leuchtet die ERR-LED (rot) permanent.

Normaler Betrieb/Leerlauf

Im Normalbetrieb ist die ERR-LED (rot) aus und die PWR-LED (grün) leuchtet. Während der normalen Kommunikation blinkt die TX-LED, wenn eine Kommunikation von der DEE zum M-Bus-2-Draht-Bus stattfindet, und umgekehrt die RX-LED, wenn M-Bus-Slave-Geräte Daten zurück an die DEE senden.

Leichte Kollisionserkennung (25 mA bis 500 mA)

Wenn das Produkt eine leichte Slave-Kollision erkennt, d. h. während der Sekundäradressierung, sendet das Produkt ein Abbruchsignal von 45 ms auf dem M-Bus-2-Draht-Bus und an die rechte IR-Schnittstelle. Das Produkt sendet außerdem ein Abbruchsignal (45 ms), Müllzeichen (200 ms) und erneut ein Abbruchsignal (45 ms) an die DEE (linke IR-Schnittstelle und RS232-Schnittstelle). Dieses Verfahren ermöglicht es, Slave-Kollisionen im DTE zu erkennen, selbst wenn das verwendete Übertragungsmedium keine Break-Signalisierung unterstützt, z. B. bei der TCP/IP-Kommunikation.

Erkennung von schweren Kollisionen und Kurzschlüssen (>500 mA)

Wenn das Produkt eine schwere Kollision feststellt, z. B. während der Sekundäradressierung oder bei einem Kurzschluss auf dem Bus, schaltet es den Bus 0,5 Sekunden lang ab. Das Produkt sendet außerdem ein Abbruchsignal von 45 ms an die rechte IR-Schnittstelle und ein Abbruchsignal (45 ms), Müllzeichen (200 ms) und erneut ein Abbruchsignal (45 ms) an die DEE (linke IR-Schnittstelle und RS232-Schnittstelle).

Hoher Leerlaufstrom

Wenn sich der M-Bus-2-Draht-Bus im Leerlaufzustand befindet und der Leerlaufstrom zu hoch ist (abhängig vom Modell der CMeX10 Serie), schaltet das Produkt die M-Bus-2-Draht-Schnittstelle ab und startet neu. Die ERR-LED (rot) leuchtet während dieses Zustands permanent. Dieser Vorgang wird so lange fortgesetzt, bis der Leerlaufstrom den für das Modell der CMeX10 Serie zulässigen Wert erreicht hat.

Komponentenübersicht

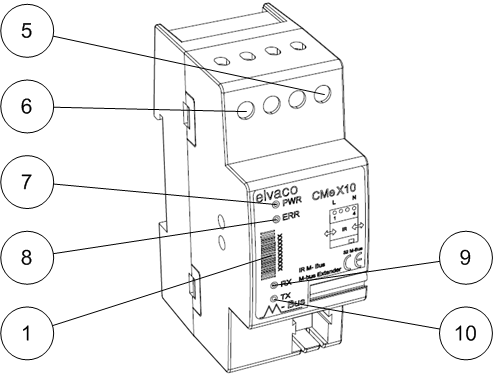

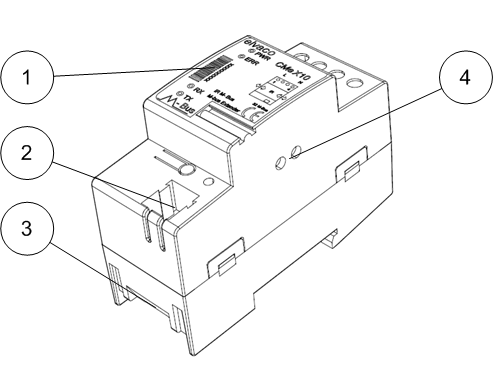

CMeX10,CMeX11

  1. Seriennummer

  2. M-Bus Ausgang

  3. DIN-Schienenverriegelung

  4. IR-Schnittstelle

  5. Stromversorgung N

  6. Stromversorgung L

  7. Netz-LED (grün)

  8. Fehler-LED (rot)

  9. Seriennummer

  10. RX-LED (gelb)

  11. TX-LED (gelb)

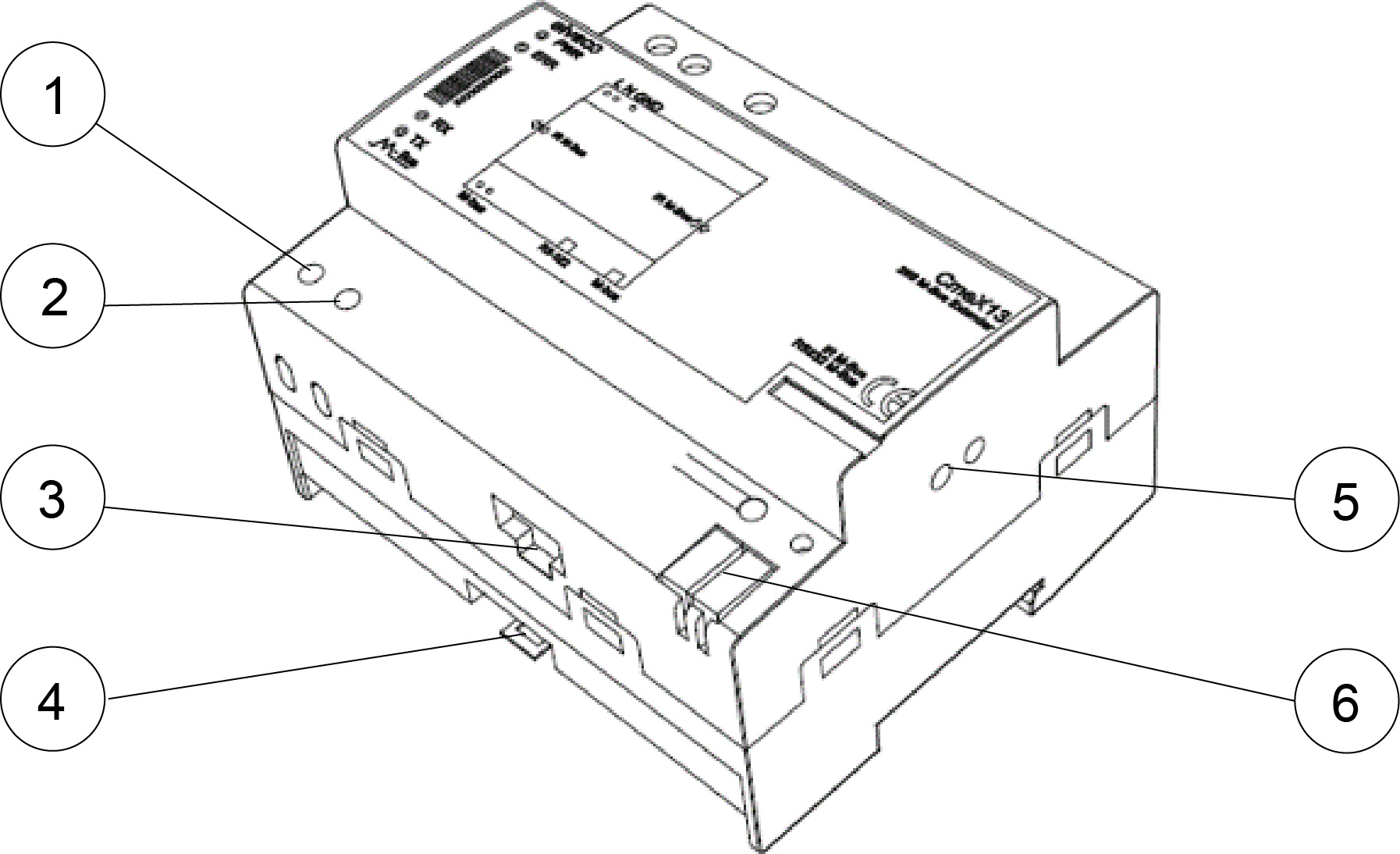

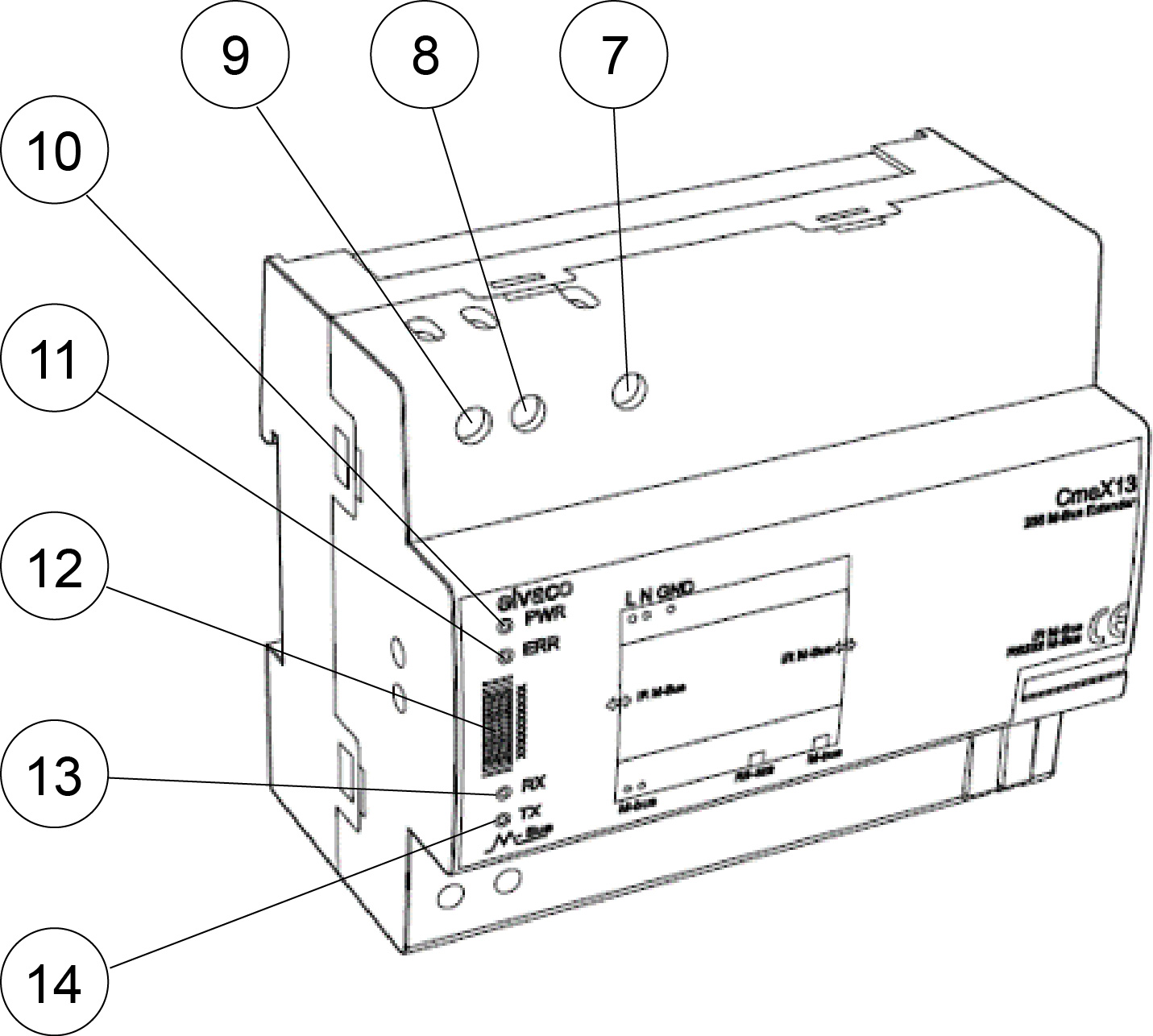

CMeX10S, CMeX11S, CMeX12S, CMeX13S

  1. M-Bus Ausgang

  2. M-Bus Ausgang

  3. RS232-Eingang

  4. DIN-Schienenverriegelung

  5. IR-Schnittstelle

  6. M-Bus Ausgang

  7. Erde

  8. Stromversorgung N

  9. Stromversorgung L

  10. Netz-LED (grün)

  11. Fehler-LED (rot)

  12. Seriennummer

  13. RX-LED (gelb)

  14. TX-LED (gelb)

LED-Anzeigen

Tabelle 368. Die PWR-LED (grün) zeigt die Netzversorgung an

Modus

Beschreibung

Anzeige

Dauerhaft an

Netzstrom angeschlossen


Dauerhaft aus

Kein Netzstrom angeschlossen


Tabelle 369. ERR-LED (rot) zeigt den Status des M-Bus-2-Draht-Busses an

Modus

Beschreibung

Anzeige

Dauerhaft an

Kurzschluss des M-Bus-2-Draht-Busses


Dauerhaft aus

Normaler Modus, Leerlauf


Kurzes Blinken im Sekundentakt

Keine M-Bus-Slaves angeschlossen


Blinken, eine Sekunde lang

M-Bus-Slave-Kollision


Tabelle 370. RX-LED (gelb) zeigt die Kommunikation vom M-Bus-Slave zum DTE an

Modus

Beschreibung

Anzeige

Ein/Blinken

M-Bus-Slave sendet Daten


Aus

M-Bus-Slave sendet keine Daten


Tabelle 371. Die TX-LED (gelb) zeigt die Kommunikation vom DTE zu den M-Bus-Slaves an.

Modus

Beschreibung

Anzeige

Ein/Blinken

Die DEE überträgt Daten


Aus

Die DEE überträgt keine Daten
