Produktübersicht
CMe3000 ist ein eigenständiges, DIN-montiertes TCP/IP-Gerät mit M-Bus-Protokoll, das zum Auslesen von Zählern aller Art, die das M-Bus-Protokoll unterstützen, vorgesehen ist.
CMe3000 fügt sich in fast jede Art von Zählererfassungssystem ein. Zum Beispiel:
-
Fernauslesung eines M-Bus-kompatiblen Stromzählers
-
Fernauslesung einer Kombination von Zählertypen auf einem einzigen Bussystem, wie z. B. M-Bus-kompatible Wasserzähler, Stromzähler und Wärmezähler
-
Transparente TCP/IP-Kommunikation zum Auslesen von Zählerwerten von jedem ABB-Stromzähler mit IR-Schnittstelle
-
Transparente TCP/IP-Kommunikation zum Auslesen von Zählerwerten von jedem Zähler, der dem Standard-M-Bus-Protokoll entspricht
-
Bis zu 8 M-Bus-Slave-Geräte können angeschlossen werden
-
Ein Erweiterungsmodul der Serie CMeX ermöglicht den Anschluss weiterer M-Bus-Slave-Geräte über die IR-Schnittstelle
-
-
Aus der Ferne über eine interne Webschnittstelle aktualisierbare Anwendung
|
|
|

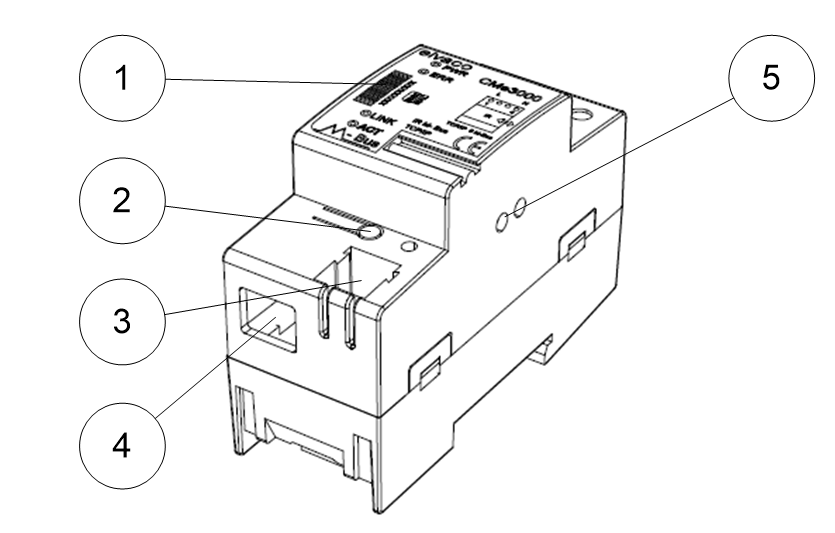

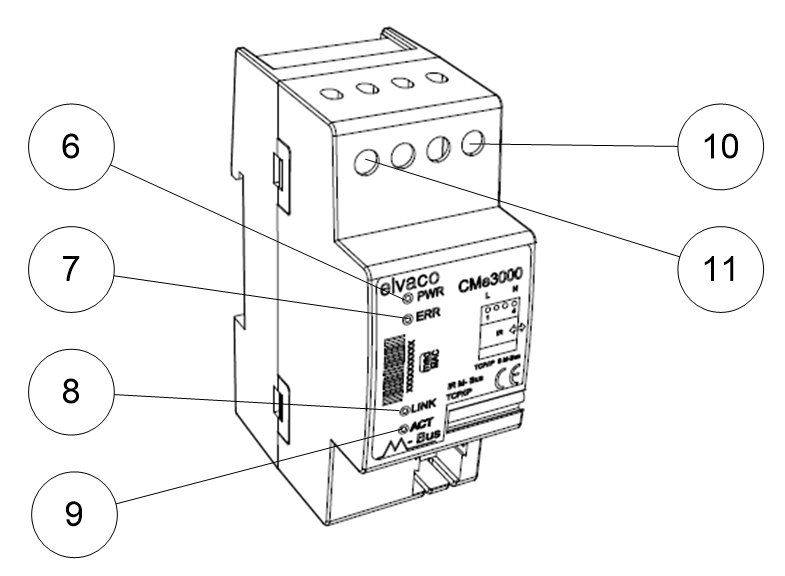

Schaltflächen und Anzeigen
-
Seriennummer
-
Schaltfläche
-
M-Bus-Anschluss
-
RJ45-Anschluss für Ethernet
-
M-Bus-IR-Schnittstelle
-
Netz-LED (grün)
-
Fehler-LED (rot)
-
Link-LED (gelb)
-
Aktivitäts-LED (gelb)
-
Stromversorgung N
-
Stromversorgung L
Das Produkt ist mit vier LEDs ausgestattet. Die rote LED zeigt M-Bus-Fehler oder Kollisionen an, die grüne LED zeigt die Netzverbindung an und die gelben LEDs zeigen die aktuelle TCP/IP-Aktivität und den Status an.
Tabelle 112. Grüne PWR-LED
|
Modus |
Beschreibung |
Anzeige |
|---|---|---|
|
Dauerhaft an |
Normaler Betrieb |
|
|
Aus |
Keine Stromversorgung |
|
Tabelle 113. Gelbe LINK-LED
|
Modus |
Beschreibung |
Anzeige |
|---|---|---|
|
Aus |
Das Produkt ist nicht mit einem aktiven Netzwerk verbunden |
|
|
Dauerhaft an |
Das Produkt ist mit einem Netzwerk verbunden |
|
Tabelle 114. Gelbe ACT-LED
|
Modus |
Beschreibung |
Anzeige |
|---|---|---|
|
Aus |
Keine Kommunikation im Gange |
|
|
Blinken |
Laufende Kommunikation im Netzwerk |
|
Tabelle 115. Werkseinstellungen
|
Name |
Wert |
|---|---|
|
BOOTP-Client |
Aus |
|
DHCP-Client |
On (IP-Adresse, Standard-Gateway, Hostname, Domäne, DNS von DHCP) |
|
Ethernet-Geschwindigkeit |
Auto |
|
Ethernet Duplex |
Auto |
|
M-Bus-TCP/IP-Server |
Aktiviert |
|
M-Bus-TCP/IP-Anschluss |
10001 |
|
M-Bus-TCP/IP-Server-Keep-Alive |
45 s |
|
M-Bus-TCP/IP-Server, Timeout beim Trennen der Verbindung |
10 s |
|
Serielle lokale M-Bus-Baudrate |
2400 Bit/s |
|
Interne Webschnittstelle - Benutzername |
admin |
|
Interne Webschnittstelle - Passwort |
admin |
