Installation

Montera produkten

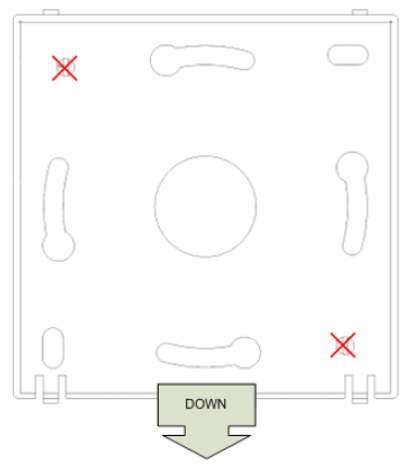

  • Montera sensorn på väggen med hjälp av hålen på sensorns bakre hölje. Undvik att använda hålen som är överstrukna i bilden.

    Mounting instruction

    Monteringsinstruktion

Observera

Undvik att montera produkten nära värmekällor, såsom ugnar eller i direkt solljus.

Observera

Var god montera produkten minst 1,5 meter över marken och minst 1 meter från närmaste element.

Observera

Montera inte produkten på väggar som är uppvärmda, nedkylda eller nära en dörr. Om produkten monteras över ett elrörsutsläpp ska röret tätas för att undvika påverkande luftflöden.

Demontera sensorn

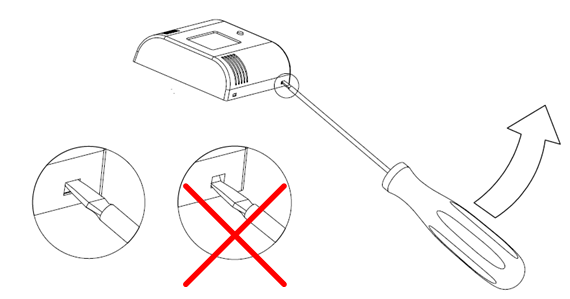

  • Tryck försiktigt in toppen av en skruvmejsel i den övre delen av ett av sensorns topphål, enligt följande bild.

    CMa10/11_demounting_.png

    Demonteringsinstruktion

Aktivera sensorn

CMa10w/CMa11w levereras i inaktivt läge för att spara på batteriet. Produkten måste aktiveras för att börja överföra data. CMa10w/CMa11w kan aktiveras i okrypterat läge (all data överförs okrypterad) eller krypterat läge (all data överförs krypterad).

Notera

Säkerställ att enheten har aktiverats genom att trycka på SW1. Om produkten har aktiverats i krypterat läge kommer lysdioden blinka fem gånger. Om produkten är aktiverad i okrypterat läge, kommer lysdioden blinka en gång.

Aktivera sensors i okrypterat läge

  1. Tryck och håll in tryckknappen SW1 i 6-10 sekunder tills LED-lamporna börjar blinka snabbt.

  2. Släpp tryckknapp SW1.

  3. Enheten kommer nu att sända okrypterade trådlösa M-Bustelegram (SND_NR) i T1-läge en gång var 6:e minut.

Aktivera sensorn i krypterat läge

  1. Håll SW1 intryckt i minst 13 sekunder tills LED-indikatorn börjar blinka långsamt.

  2. Släpp tryckknapp SW1.

  3. Enheten kommer nu att sända krypterade trådlösa M-Bustelegram (SND_NR) i T1-läge en gång var 6:e minut.

Data krypteras med hjälp av en 128-bitars AES-algoritm.

Notera

Krypteringsnyckel måste vara känd av det mottagande systemet för att inkommande data ska kunna dekrypteras. Nyckeln kan tillhandahållas av Elvaco vid behov.


Krypterad/okrypterad aktivering
