Installation

Montera produkten

Montera sensorn på väggen med hjälp av hålen på sensorns bakre hölje. Undvik att använda hålen som är överstrukna i bilden.

Monteringsinstruktion

Observera

Undvik att montera produkten nära värmekällor, såsom ugnar eller i direkt solljus.

Observera

Var god montera produkten minst 1,5 meter över marken och minst 1 meter från närmaste element.

Observera

Montera inte produkten på väggar som är uppvärmda, nedkylda eller nära en dörr. Om produkten monteras över ett elrörsutsläpp ska röret tätas för att undvika påverkande luftflöden.

Demontera sensorn

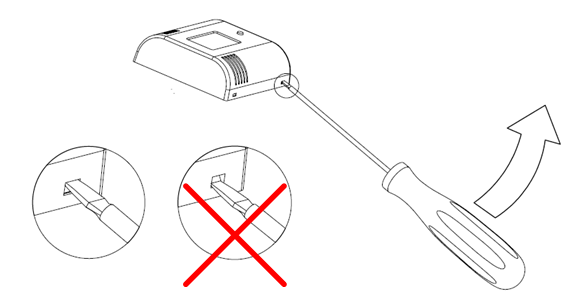

Tryck försiktigt in toppen av en skruvmejsel i den övre delen av ett av sensorns topphål, enligt följande bild.

Demonteringsinstruktion

Ansluta sensorn till M-Bus

M-Bus är en polaritetsoberoende 2-trådskommunikationsbus.

Använd en kabel med arean 0,25-1,5 mm²t.ex. en vanlig telekabel (EKKX 2x2x0,25), för att ansluta sensorn till en M-Bus master.
Avlägsna den bakre kapslingen.
Skjut M-Buskontakten åt vänster och håll kvar den.
Anslut de två trådarna.
Skjut tillbaka terminalen.

Notera

Varje CMa10/CMa11-sensor måste ha en unik adress (primär eller sekundär, beroende på adressläge).

Observera

Var god mät spänningsnivån över M-Busanslutningen för att säkerställa att M-Bus mastern har anslutits korrekt. Spänningsnivån bör ligga i intervallet 21–42 VDC.
