Installation

Montering av mätarens anslutningsmodul

Montera CMi6160 i antingen en DIEHL SHARKY 775 eller en DIEHL SCYLAR 548.

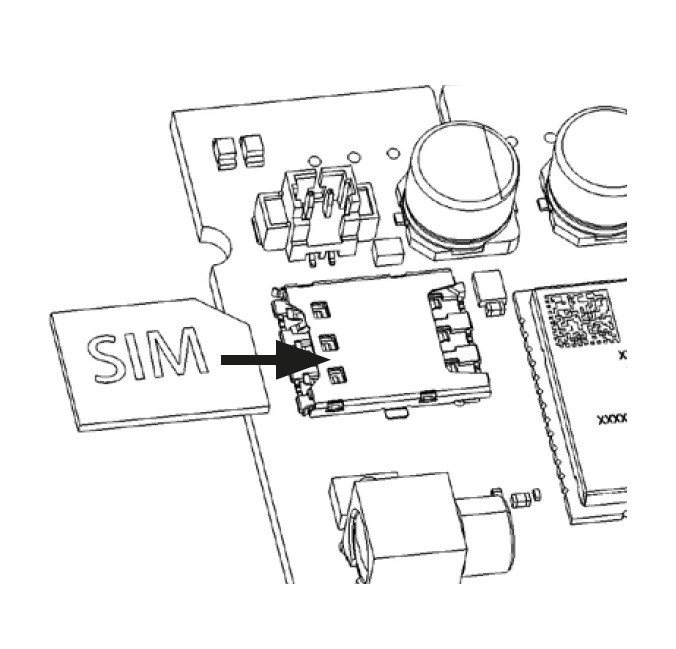

  1. Montera ett SIM-kort (storlek: Nano) i SIM-korthållaren.


    Montering av SIM-kort

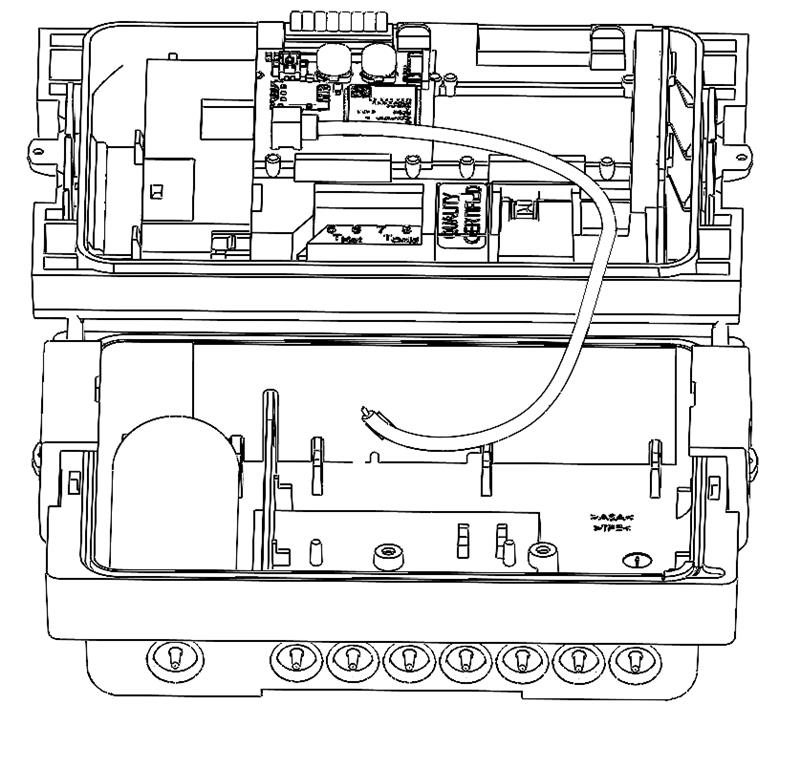

  2. När SIM-kortet är monterat öppnar du räknaren genom att fälla ned sidospärrarna.

  3. Sätt fast modulen i lämplig kortplats (företrädesvis plats 2, se följande bild, obligatoriskt när intern antenn används) och anslut försiktigt den förformade bandkabeln i båda ändar.

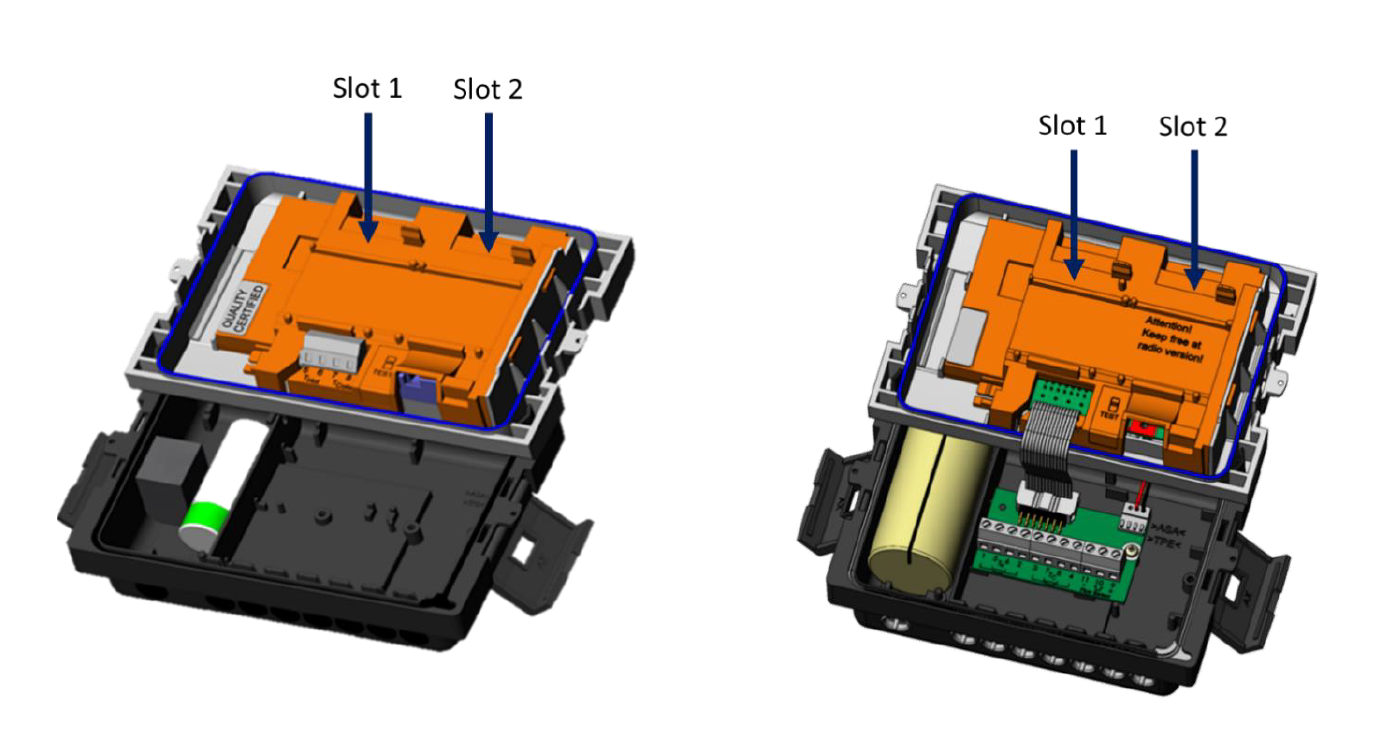

    Modulplatser - SHARKY 775 (vänster), SCYLAR 548 (höger)

Anslutning av batteri

Om batteripaketet inte redan är monterad på mätaren, se Diehl Meterings monteringsanvisning för externa batteripaket för korrekt installation. När batteripaketet har monterats korrekt bredvid mätaren, anslut strömkabeln från batteriet till strömkontakten på CMi6160.

Anslutning av antenn

Intern antenn

  1. Placera antennen i mätarkapslingens nedre del enligt bilden nedan och anslut den till antennkontakten på modulen.


  2. Anslut antennkabeln till MCX-antennkontakten på modulen.

    Notera

    Se till att inte klämma antennkabeln när du stänger locket.

Extern antenn

  1. Gör ett hål i gummihylsorna/tätningen och tryck MCX-kontakten genom hylsan/tätningen. Se till att den tjockare delen av antennkabeln är placerad i hålet för att säkerställa att mätaren blir tät.

  2. Tryck försiktigt in kontakten i antennkontakten på modulen.

Aktivera modulen

Vid leverans är modulen ställd i inaktivt läge, vilket innebär att inga meddelanden kommer skickas från modulen. Modulen kan aktiveras på något av följande sätt:

Via funktionen aktivering vid flöde

  1. Se till att modulen är konfigurerad med automatisk aktivering om flödet är aktiverat. Använd Elvaco OTC-appen för att kontrollera att rätt konfiguration tillämpas. För att hålla funktionen aktiverad bör Power mode ställas in på Stand-by.

  2. När mätaren detekterar vattenflödet aktiveras modulen och börjar leverera mätardata. Modulen kontrollerar en gång i timmen om mätaren har registrerat vattenflöde.

Via modulens tryckknapp

  1. Tryck ned tryckknappen på modulen i minst fem sekunder.

  2. Släpp knappen när den gröna LED-indikatorn tänds.

  3. Vänta i upp till 10 sekunder.

Modulen visar att den startar genom att blinka de röda och gröna lysdioderna i en sekund.

Via Elvaco OTC-appen

  1. Öppna Elvaco OTC-appen (för Android och iOS).

  2. Skanna modulen (se till att NFC är aktiverat på telefonen).

  3. Gå till Apply mode.

  4. Sätt Power mode till Active.

  5. Välj Apply settings.

  6. Skanna modulen för att tillämpa nya inställningar.

    För att verifiera att modulen har aktiverats, gå till Inspect, skanna modulen och se till att strömläget är inställt på Active.

Tips

Med mätaren stängd och mätardisplayen vänd mot dig, är NFC-antennen placerad i mätarens övre vänstra hörn.

Ansluter till nätverket

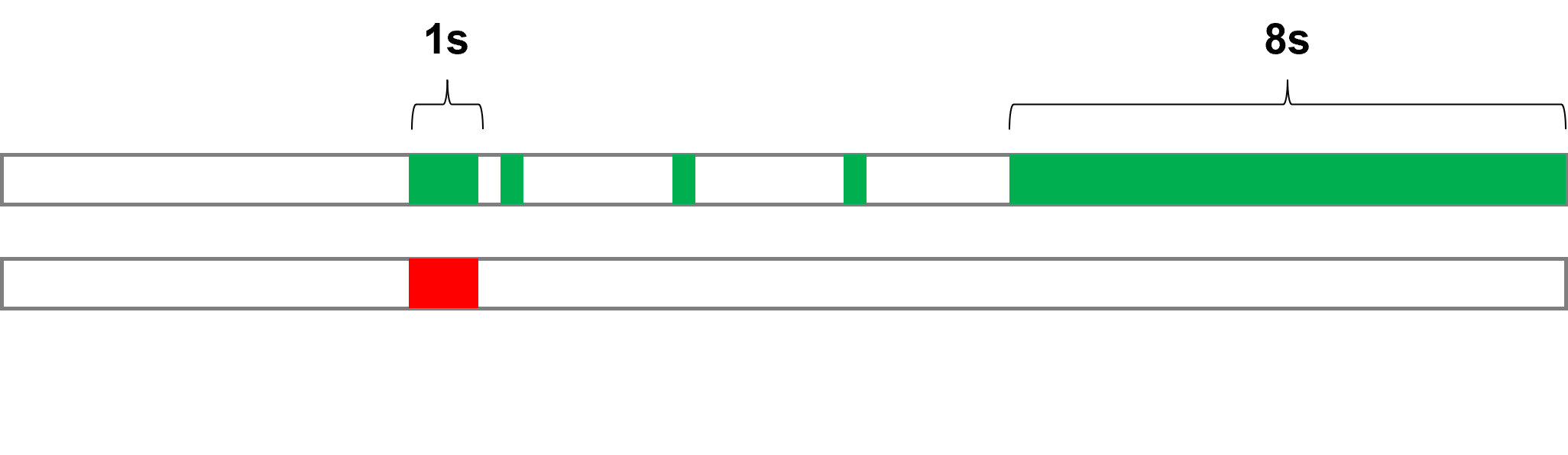

När den har aktiverats kommer modulen att försöka ansluta till NB-IoT-nätverket. Denna fas indikeras genom att den gröna och röda LED-indikatorn lyser i 1 sekund, följt av korta blinkningar på den gröna LED-indikatorn tills modulen har anslutit till nätverket. När modulen har lyckats att ansluta till nätverket lyser den gröna LED-indikatorn i 8 sekunder, vilket visas i bilden nedan. Vid lyckad anslutning kommer en mätaravläsning automatiskt att skickas till det mottagande systemet.

Om modulen inte lyckas ansluta till nätverket kommer den att göra omförsök tills den lyckas. Tiden mellan varje omförsök ökas gradvis mellan varje försök, tills det att försöken utförs en gång per dag. En ny cykel av mer täta försök kan startas manuellt genom att använda tryckknappen för att starta om modulen, eller genom att avaktivera och aktivera modulen med Elvaco OTC-appen.

LED indication_network_join_NBIot_.png

LED-indikeringar, nätverksanslutning
